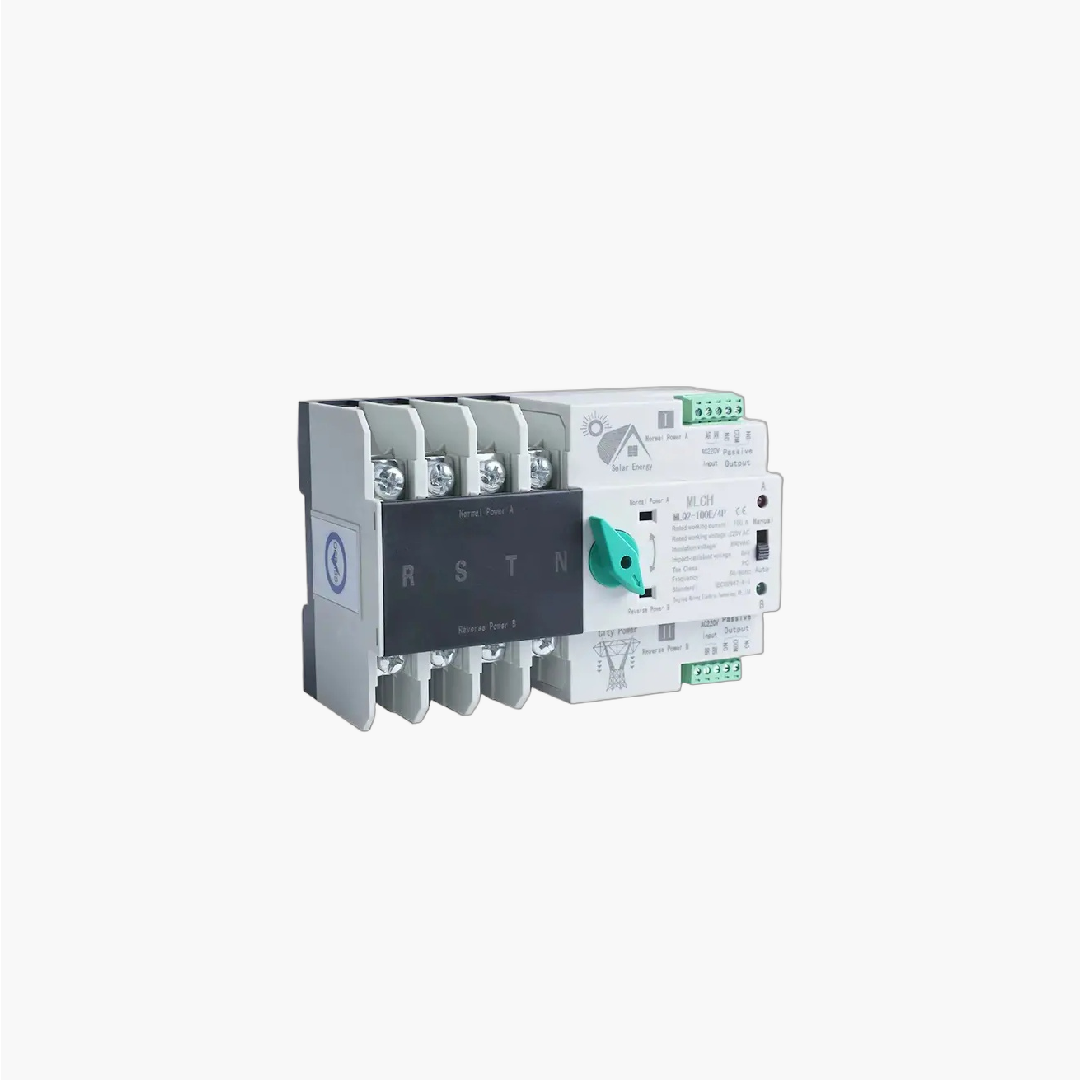

INTERRUPTOR DE TRANSFERENCIA AUTOMÁTICA ATS TETRAPOLAR 100A, 220V

Un interruptor de transferencia automática (ATS) tetrapolar de 100A (modelo MLQ3-100E/4P) para montaje en riel DIN es un dispositivo clave para la conmutación segura y automatizada entre dos fuentes de energía. Permite alternar sin intervención manual entre la fuente principal (como un sistema solar o la red eléctrica) y una fuente de respaldo (generador diésel/gas o red comercial), garantizando un suministro de energía continuo y protegido en instalaciones residenciales, comerciales e industriales.

📋 Especificaciones Técnicas Principales

• Modelo: MLQ3-100E/4P.

• Número de Polos: 4 Polos (R, S, T, N – Trifásico + Neutro o Bifásico/Split-Phase).

• Corriente Nominal (In): 100A continuos.

• Tensión de Trabajo (Ue): 220V / 400V AC.

• Tensión de Aislamiento (Ui): 690V AC.

• Frecuencia: 50 Hz / 60 Hz.

• Clase ATS: Clase PC (Alta capacidad de soporte ante cortocircuitos).

• Montaje: Riel DIN estándar de 35 mm o fijación directa en gabinete/tablero eléctrico.

⚙️ Funciones Clave y Modos de Trabajo

• Modo de Operación Dual (Automático / Manual): Cuenta con una perilla central y un selector manual/automático que permite realizar la transferencia de forma motorizada o manualmente en caso de mantenimiento.

• Conmutación Inteligente Solar / Red / Generador: Diseñado específicamente para priorizar la fuente principal A (Solar Energy / Normal Power) y cambiar automáticamente a la fuente secundaria B (City Power / Reverse Power) al detectar fallo o baja tensión.

• Contactos de Señalización Pasivos: Incluye bornes de control auxiliar (Passive Input/Output 220V) para enviar señales de arranque automático a generadores o activar luces piloto de estado.

• Tiempo de Transferencia Rápido:

  Realiza el cambio entre fuentes en cuestión de milisegundos, evitando interrupciones prolongadas en el sistema de cargas.
